適用范圍

　　CFW3系列式斷路器(以下簡稱斷路器)，適用于交流50Hz，額定工作電壓400V、690V，額定電流6300A及以下的配電網絡中，用來分配電能，保護線路及電源設備，使其免受過載、欠電壓、短路接地等故障的危害;該斷路器具有智能化保護功能，選擇性保護精確，能提交供電可靠性，避免不必要的停電。

　　產品可上進線或下進線，抽屜式斷路器具有隔離功能。

　　符合標準：GB140848.2、IEC/EN60947-2。

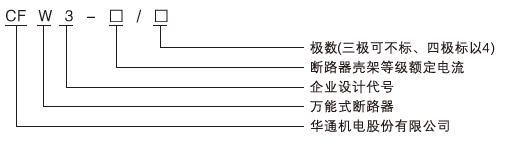

　　型號含義

　　工作條件

　　1、周圍空氣溫度：上限值不超過+40℃，下限值不低于-5℃，24小時內平均不超過+35℃。

　　注：

　　(1)下限值為-10℃或-25℃的工作條件，在訂貨時用戶須向本廠申明;

　　(2)上限值超過+40℃或下限值低于-25℃的工作條件，用戶應與本廠協商。

　　2、海拔：安裝地點的海拔不超過2000m。

　　3、大氣條件：空氣相對濕度在高溫度為+40℃進不超過50%，在較低溫度下可以允許有較高的相對溫度，例如：20℃時濕度為90%，對由于溫度變化偶爾產生的凝露采取特殊的措施。

　　4、污染等級：3級。

　　5、安裝類別：斷路器主電路及欠壓脫扣器線圈、電源變壓器初級線圈的安裝類為IV，其余輔助電路，控制電路安裝類別為III。

　　6、使用類別：B類。

　　7、安裝條件：斷路器應按照本說明書的安裝要求安裝，斷路器的垂直傾斜度不超過5度。
